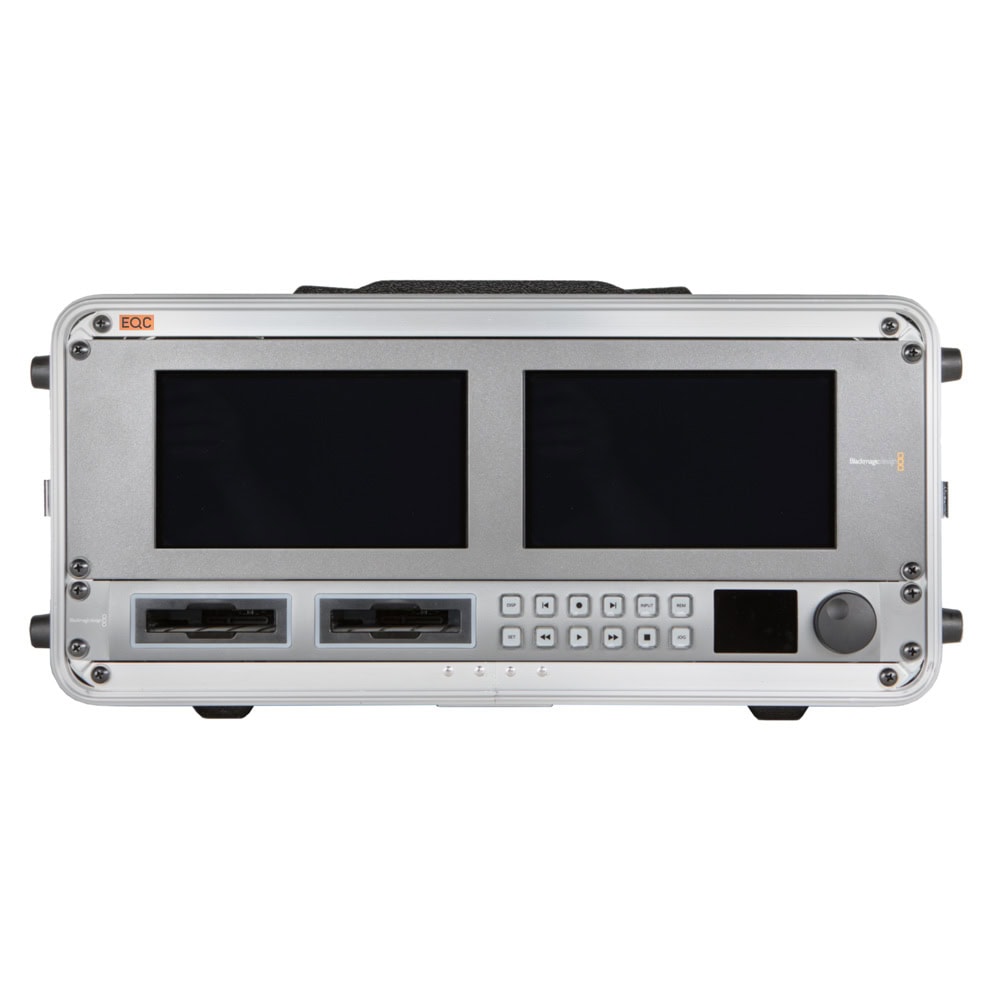

| HyperDeck Studio 2 |
| Anschlüsse |
| SDI-Videoeingänge |
1 |
| SDI-Videoausgänge |
2 |
| SDI-Datenraten |
270Mb, 1.5G-SDI, 3G-SDI. |
| HDMI-Videoeingänge |
1 x HDMI-Typ-A-Anschluss. |
| HDMI-Videoausgänge |
1 x HDMI-Typ-A-Anschluss. |
| Analoge Videoeingänge |
Keine. |
| Analoge Videoausgänge |
Keine. |
| Analoge Audioeingänge |
Keine, nur eingebettetes Audio. |
| Analoge Audioausgänge |
Über Mini Converter SDI to Audio 4K |
| Timecode-Anschlüsse |
Keine. |
| SDI-Audioeingänge |
16 eingebettete Kanäle in SD und HD in QuickTime-Dateien. 2 Kanäle in Avid-DNxHD-MXF-Dateien. |
| SDI-Audioausgänge |
16 eingebettete Kanäle in SD und HD in QuickTime-Dateien. 2 Kanäle in Avid-DNxHD-MXF-Dateien. |
| HDMI-Audioeingänge |
8 eingebettete Kanäle in SD und HD in QuickTime-Dateien. 2 Kanäle in Avid-DNxHD-MXF-Dateien. |
| HDMI-Audioausgänge |
2 Kanäle. |
| Referenzeingang |
Tri-Sync oder Black Burst. |
| Referenz-Anzeige |
keine |
| Rekorder-Konfiguration |
Über Frontpanel oder USB-2.0-High-Speed-Schnittstelle konfigurierbar. |
| Computer-Schnittstelle |
1 x Typ-B-USB-2.0-Anschluss für Ersteinrichtung, Software-Updates und HyperDeck-Utility-Softwaresteuerung. |
| Standards |
| SD-Videostandards |
525i59.94 NTSC, 625i50 PAL |
| HD-Videostandards |
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60 |
| Ultra-HD-Videostandards |
Keine. |
| SDI-Konformität |
SMPTE 259M, SMPTE 292M |
| SDI-Metadaten-Unterstützung |
HD RP188 und Closed Captioning. |
| Audioabtastung |
Fernsehstandard-Abtastrate von 48 kHz und 24 Bit. |
| Videoabtastung |
4:2:2 |
| Farbpräzision |
10-bit |
| Farbraum |
REC 601, REC 709 |
| Kopierschutz |
Der HDMI-Eingang kann nicht von kopiergeschützten HDMI-Quellen aufzeichnen. Stelle vor der Aufzeichnung oder Verbreitung von Inhalten stets sicher, dass du die Urheberrechte besitzt. |
| Medien |
| Medien |
2 x SSD für SD- und HD-Aufnahme. |
| Medientyp |
SATA-II- oder SATA-III-SSD. |
| Medienformat |
Kann Datenträger auf ExFAT für Windows und Mac oder HFS+ für Mac-Dateisysteme formatieren. |
| Unterstützte Codecs |
Unkomprimiertes QuickTime, ProRes 422 HQ QuickTime, ProRes 422 QuickTime, ProRes 422 LT QuickTime, ProRes 422 Proxy QuickTime, Avid DNxHD QuickTime, Avid DNxHD MXF bis zu 1080i60 |
| Computer-Aufzeichnung |
Keine. |
| Steuerung |
| Integriertes Bedienpult |
12 Tasten für Transport- und Menüsteuerung, 2,2-Zoll-Farbdisplay. |
| Externe Steuerung |
RS-422-Decksteuerung, SDI-Start/Stopp, Timecode-Lauf. Inklusive Blackmagic HyperDeck SDK und Ethernet HyperDeck Control Protocol. |
| Software |
| Software im Lieferumfang |
Media Express, Disk Speed Test, Blackmagic System Preferences und Blackmagic-Treiber (nur Mac). |
| Interne Software-Aktualisierung |
Firmware in den Softwaretreiber integriert. Wird beim Systemstart oder über die Updater-Software geladen. |
| Display |
Integriertes LCD für Video-, Audio- und Timecode-Monitoring sowie Menüeinstellungen. |
| Physische Installation |
1 Höheneinheit groß. Weniger als 7 Zoll tief. |
| Betriebssysteme |
Mac 10.14 Mojave, Mac 10.15 Catalina oder neuer. Windows 8.1 und 10. |
| Umgebungsbedingungen |
| Betriebstemperatur |
5° bis 40° C (41° bis 104° F) |
| Lagertemperatur |
-20° to 45° C (-4° to 113° F) |
| SmartScope Duo 4K |
| Anschlüsse |
| SDI-Videoeingang |
Schaltet automatisch zwischen SD, HD und 6G-SDI um. Reclocked Durchschleifausgang. |
| SDI-Videoausgang |
1 x 10-Bit Durchschleifausgang SD, HD und 6G-SDI umschaltbar. |
| SDI-Audioeingang |
16 eingebettete Kanäle in SD, HD und UHD. |
| SDI-Audioausgang |
16 eingebettete Kanäle in SD, HD und UHD. |
| Multi-Rate-Unterstützung |
Standard-Definition-SDI, High-Definition-SDI und 6G-SDI. |
| Tally |
9-poliger D-Anschluss |
| Standards |
| SD-Format-Unterstützung |
525i29.97 NTSC, 625i25 PAL |
| HD-Format-Unterstützung |
720p50, 59.94, 60
1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60
1080PsF23.98, 24, 25, 29.97, 30
1080i50, 59.94, 60 |
| 2K-Format-Unterstützung |
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF |
| Ultra-HD-Format-Unterstützung |
2160p23.98, 24, 25, 29.97, 30 |
| SDI-Konformität |
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level B and SMPTE 425M. |
| Audioabtastung |
Fernseh-Abtastrate von 48kHz |
| Videoabtastung |
4:2:2 und 4:4:4 |
| Farbpräzision |
8-bit |
| Farbraum |
YUV und RGB |
| Computer-Schnittstelle |
USB 2.0 für Software-Updates und Ethernet für Konfiguration |
| Farbraumkonvertierung |
Hardwarebasiert in Echtzeit. |
| Scopes |
Luminanz-Waveform, Vektorskop, RGB-Parade, YUV-Parade, Histogramm, Audiophase und -pegel. |
| Software |
| Software im Lieferumfang |
Konfigurations-Dienstprogramm für MAC und Windows. |
| Interne Software-Aktualisierung |
Über die mitgelieferte Firmware-Updater-Software. |
| Betriebssysteme |
Mac 10.12 Sierra, Mac 10.13 High Sierra oder neuer. Windows 8.1 und 10. |
| Umgebungsbedingungen |
| Betriebstemperatur |
0° to 40° C (32° to 104° F) |
| Lagertemperatur |
-20° to 45° C (-4° to 113° F) |
| Relative Luftfeuchtigkeit |
0 % bis 90 %, nicht kondensierend |

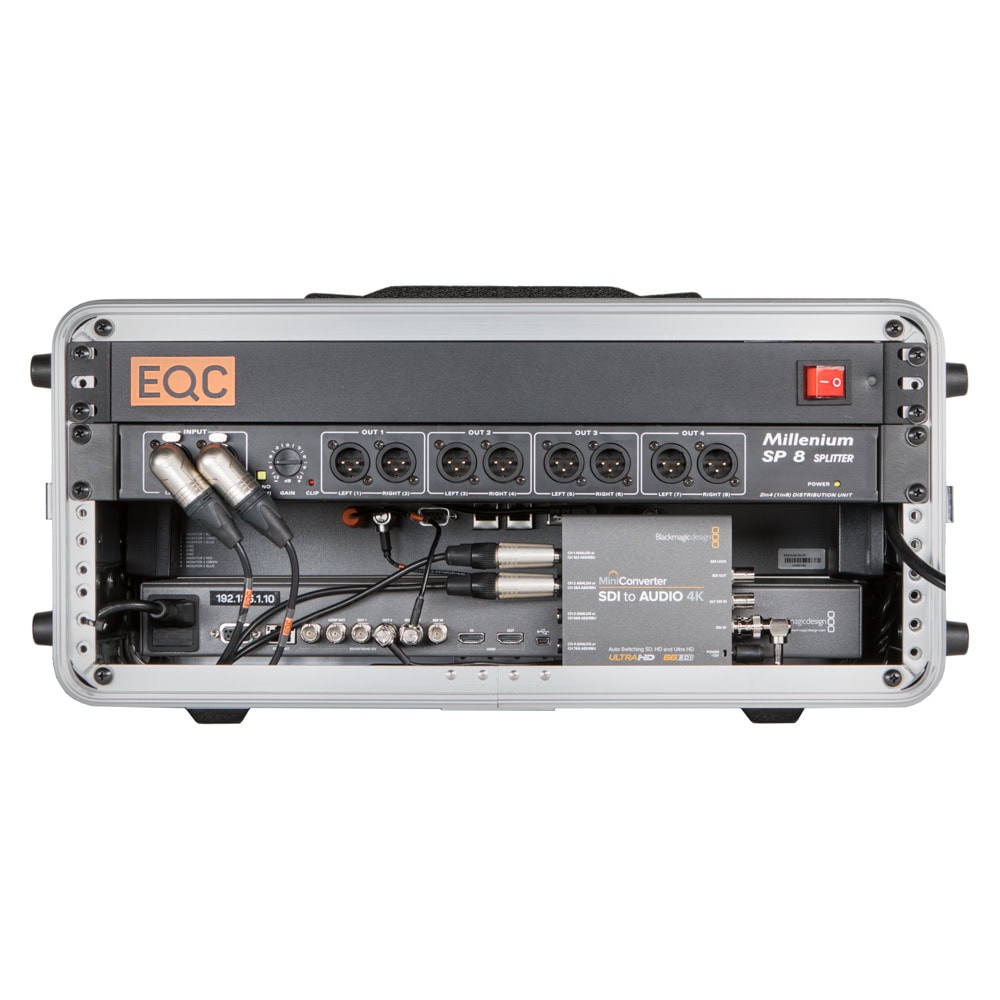

| Mini Converter SDI to Audio 4K |
| Anschlüsse |
| SDI-Videoeingänge |
1 x SD, HD oder 6G-SDI. 1 x ALT-SDI-Eingang für automatische Umschaltung bei Ausfall des Haupteingangs. |
| SDI-Videoausgänge |
1 x SDI-Video-Durchschleifausgang. |
| SDI-Redundanzeingänge |
Schaltet automatisch um, wenn der Haupt-SDI-Eingang ausfällt. |
| Analoge Audioausgänge |
4 Kanäle professionelles symmetrisches Analogaudio mit Standard-1/4-Zoll-Klinkenanschlüssen. |
| Digital-Audioausgänge |
8 Kanäle professionelles symmetrisches Digitalaudio mit Standard-1/4-Zoll-Klinkenanschlüssen. |
| Multi-Rate-Unterstützung |
Automatische Erkennung von SD, HD oder 6G-SDI. |
| Updates und Konfiguration |
USB |
| Reclocking |
Ja |
| Standards |
| SD-Videostandards |
525i59.94 NTSC, 625i50 PAL |
| HD-Videostandards |
720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60 |
| 2K-Videostandards |
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF |
| Ultra-HD-Videostandards |
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30 |
| 4K-Videostandards |
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p |
| SDI-Konformität |
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE424M-B, SMPTE 425M, SMPTE ST-2036, SMPTE ST‑2081, ITU‑R BT.656 and ITU‑R BT.601 |
| SDI-Videodatenraten |
SDI-Videoanschlüsse sind zwischen Standard Definition und High Definition umschaltbar. |
| SDI-Videoabtastung |
4:2:2, 4:4:4 |
| SDI-Audioabtastung |
Fernsehstandard-Abtastrate von 48 kHz und 24 Bit. |
| SDI-Farbpräzision |
4:2:2, 4:4:4 |
| SDI-Farbraum |
YUV, RGB |
| SDI-Auto-Umschaltung |
Wählt automatisch zwischen SD, HD, 3G und 6G-SDI. |
| Software |
| Softwaresteuerung |
Mac™- und Windows™-Software-Aktualisierung über USB. |
| Interne Software-Aktualisierung |
Über die mitgelieferte Updater-Anwendung. |
| Betriebssysteme |
| Mac 10.14 Mojave, Mac 10.15 Catalina oder neuer. Windows 8.1 und 10. |
| Einstellungssteuerung |
Mini-Schalter oder USB-Software. |
| Umgebungsspezifikationen |
| Betriebstemperatur |
0° to 40° C (32° to 104° F) |
| Lagertemperatur |
-20° to 45° C (-4° to 113° F) |
| Relative Luftfeuchtigkeit |
0 % bis 90 %, nicht kondensierend |
